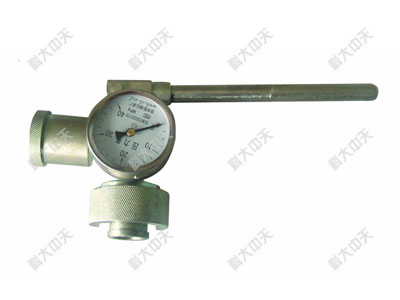

TCP-60型單體工作阻力檢測儀
本說明書是根據GB9969.1-1998《工業產品使用說明書》的要求編制。
一、產品概述:
TCP-60型單體工作阻力檢測儀是用于監測單體液壓支柱工作阻力的專用儀表。主要特點是通過擰進頂針的方式打開三用閥球體,通過壓力表讀出支柱的壓力。整個檢測操作過程簡便、快捷,使用耐震壓力表可減少對壓力表的沖擊,延長壽命。此儀器便于攜帶、操作簡單、便于維修,是單體液壓支柱支護質量日常檢測必不可少的檢測儀器。
二、技術參數:TCP-60型單體工作阻力檢測儀的基本參數包括量程、準確度等級及質量。
a) 量 程:0--60 MPa
b)準確度等級:2.5級
c) 質 量:1.2kg
三、工作過程:
擰進式單體支柱測力儀為壓力表便攜式,可作為巡回監測儀器,當需要檢測支柱工作阻力時,使測力儀連接頭與支柱上三用閥連接,卡上U型卡(注意:一定要先旋出頂針然后將U型卡卡牢固),然后旋轉加壓手柄,旋進頂針,通過頂針頂住單體支柱上的三用閥單向閥,打開單向閥,這時就可從壓力表上讀出單體支柱的工作阻力。測量完畢后,旋出頂針,松開U型卡,退出側力儀,一次檢測便完成了。
四、隨機資料:
合格證:1份;使用說明書:1份
